Adattatur tal-BSP tal-weldjatura tal-Butt minkeb
Tipi ta 'tagħmir tal-kamin tal-koni ta' 60 grad BSPP: b'o-ring, femminili maskili jew swviel jew le
L-istandard tal-katalgu tal-fittings BSPP huwa bbażat fuq l-ISO 8434-6 u l-BS 5200.
Il-ħjut għall-konnessjonijiet tal-koni ta '60 grad huma BSPP konformi ma' l-ISO 228-1.
Konnessjonijiet ta 'tubi metalliċi għal qawwa ta' fluwidu idrawliku u użu ġenerali.
Jiayuan jista 'wkoll joffri tagħmir tal-istainless steel BSP, tagħmir tal-pajpijiet tar-ram isfar, tagħmir tal-pajp bsp eċċ.

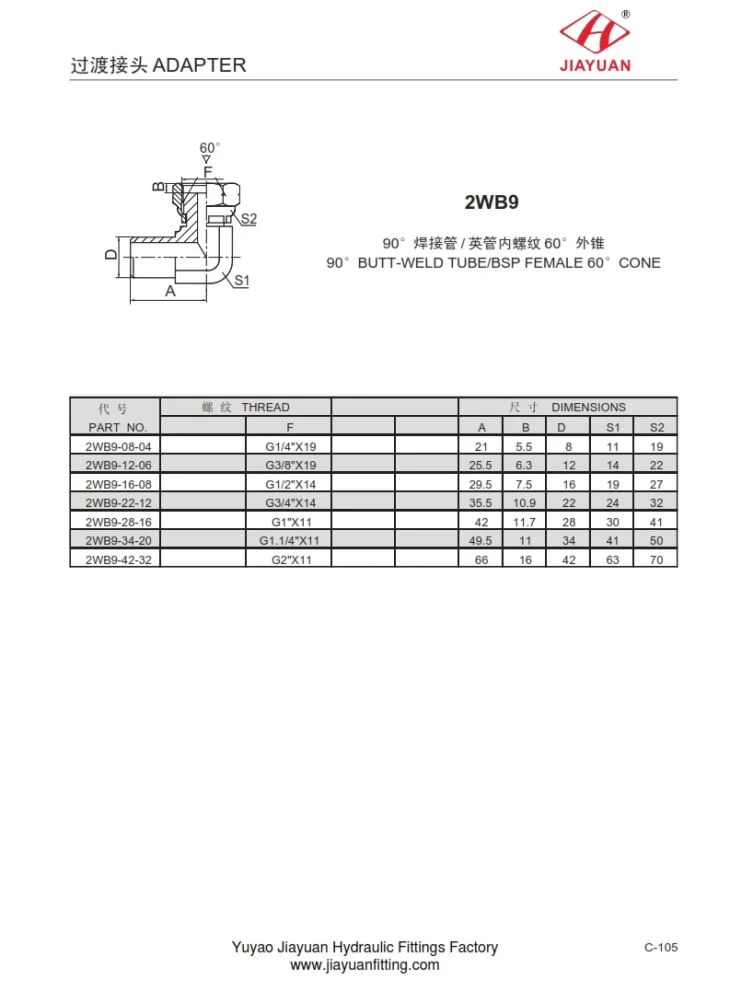

2WB9 90 ° BUTT-WELD TUBE / BSP FEMALE 60 ° CONE Id-dimensjonijiet tal-konnettur tat-twaħħil kif ġej:
PAR T LE . | THREA D | S- DIMENSJONI | |||||
F | A | B | D | S 1 | S 2 | ||
2WB9-08-0 4 | G1 / 4 "X1 9 | 2 1 | 5. 5 | 8 | 1 1 | 1 9 | |
2WB9-12-0 6 | G3 / 8 "X1 9 | 25. 5 | 6. 3 | 1 2 | 1 4 | 2 2 | |
2WB9-16-0 8 | G1 / 2 "X1 4 | 29. 5 | 7. 5 | 1 6 | 1 9 | 2 7 | |
2WB9-22-1 2 | G3 / 4 "X1 4 | 35. 5 | 10. 9 | 2 2 | 2 4 | 3 2 | |
2WB9-28-1 6 | G1 "X1 1 | 4 2 | 11. 7 | 2 8 | 3 0 | 4 1 | |
2WB9-34-2 0 | G1.1 / 4 "X1 1 | 49. 5 | 1 1 | 3 4 | 4 1 | 5 0 | |
2WB9-42-3 2 | G2 "X1 1 | 6 6 | 1 6 | 4 2 | 6 3 | 7 0 | |
