Deskrizzjoni

1. Definizzjoni: DIN 24 ° konnessjonijiet kon huma skond l-istandard tad-dimensjoni DIN 3861 / ISO 8434-1, hija Ġermaniża tat-tip DIN (DEUTSCHE INDUSTRIJALI NORME). It-tip tal-Unjoni jeħtieġ li d-daqs tat-tarf kollu tat-tubu huwa l-istess bħal DIN 3861 meħtieġ ta '24 grad kon minn tubu għal tubu.

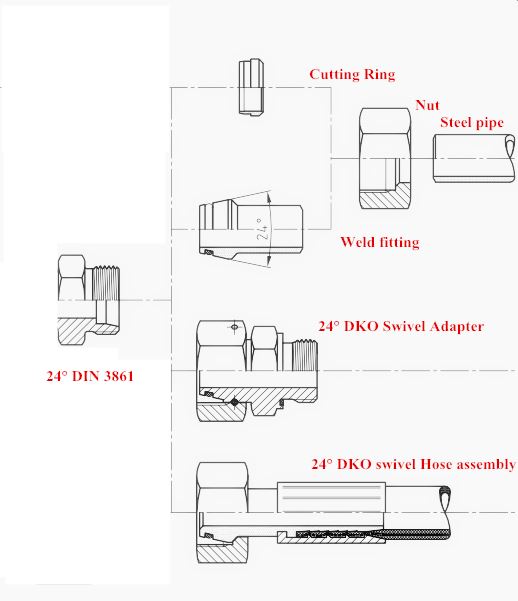

2. Il-metodi ta 'konnessjoni ta' fittings idrawliċi DIN, l-irġiel metriċi għandhom sedil ta '24 °, se jgħaqqdu ma' żewġ tipi ta 'mara (Nut + ċirku tal-qtugħ gidma ferrule + pajp u DKO Swivel) juru bħala ċart:

3. Vantaġġi ta 'fittings ta' tubi DIN kif ġej:

● Konnessjonijiet Tajbin għas-Siġillar, biex jibqgħu ħielsa mit-tnixxija taħt diversi servizzi ta 'fluwidi idrawliċi ta' pressjoni għolja, Sistema Pnewmatika, lubrikazzjoni u igganċjar għal Agrikoltura, Tagħmir, Proċess u inġinerija.

● Faċli biex terġa 'tintuża, it-tagħmir tat-tubi jista' jiġi assemblat mill-ġdid ħafna drabi biex jiffaċilita l-manutenzjoni.

● Il-popolarità mad-dinja kollha, id-disinn tat-tip Bite għandu aċċettazzjoni dinjija speċjalment fl-Ewropa u fiċ-Ċina, Ħafna fittings popolari għal tubi metriċi.

4. Standards ta 'Materjal, Wiċċ, Ċarezza eċċ Speċifikazzjoni:

● Materjal: Fittings tal-Azzar tal-Karbonju-GB / T 699-2015 Nru tal-materjal. 35 u 45. Fittings ta 'Stainless Steel GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Fittings tar-ram isfar GB / T 5231-2012 HPb59-1.

● L-istandard tal-fittings tal-azzar tal-finitura tal-wiċċ huwa l-proċedura ta 'protezzjoni tal-wiċċ ħielsa mill-kisi taż-żingu Chrome 6 skont DIN 267 parti 9 jew DIN 5094.

● Saħħa tal-fluwidu idrawliku, Naddaf tal-partijiet u l-komponenti, Dokument ta 'spezzjoni u prinċipji relatati mal-ġbir, l-analiżi u r-rappurtar tad-dejta ta' kontaminanti skont l-ISO 18413.

5. Dimensjonijiet ta 'tmiem ta' konu ta '24 ° (DIN 3865 / ISO 8434-1)

6. Funzjoni tal-Prestazzjoni ta 'fittings u adapters tat-tubi DIN 24 °

● Il-forom huma disponibbli f'45 °, 90 °, Straight, Tee u Cross.

● Sistemi ta 'Konnessjoni tat-Tube mal-adapter tal-fittings tad-DIN, Armar tal-manek, Tubi Metiċi u Inch.

● Is-serje tal-Pressjoni tax-Xogħol huma għażla Serje LL / L / S.

1. Unjoni tal-Fittings Idrawliċi Straight 1C / 1D Serje

DIN 24 ° kon / DIN 24 ° kon

PARTI NRU.	Ħajta		Tubi OD		DIMENSJONIJIET					MPa
PARTI NRU.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31.5L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
Nota: Fil-każ li jekk inti interessat tordna l-adapter f'sett komplut biċ-ċurkett u l-iskorfina tat-tqattigħ, jeħtieġ li tiddaħħal is-suffiss "RN" wara n-numru tagħna. per eżempju 1C9-30RN.

2. Fittings Idrawliċi tal-Unjoni minkeb Serje 1C9 / 1D9

DIN 24 ° kon / DIN 24 ° kon

PARTI NRU.	Ħajta		Tubi OD		DIMENSJONIJIET				MPa
PARTI NRU.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31.5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44.	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
Nota: Fil-każ li jekk inti interessat tordna l-adapter f'sett komplut biċ-ċurkett u l-iskorfina tat-tqattigħ, jeħtieġ li tiddaħħal is-suffiss "RN" wara n-numru tagħna. per eżempju 1C9-30RN.

3. Tee Serje AC / AD ta 'Fittings Idrawliċi tal-Unjoni

DIN 24 ° kon / DIN 24 ° kon / DIN 24 ° kon

PARTI NRU.	Ħajta	Tubi OD	DIMENSJONIJIET				MPa
PARTI NRU.	E, F, G.	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30X2	22	27.5	44.	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
Nota: Fil-każ li jekk inti interessat tordna l-adapter f'sett komplut biċ-ċurkett u l-iskorfina tat-tqattigħ, jeħtieġ li tiddaħħal is-suffiss "RN" wara n-numru tagħna. per eżempju AC-22RN.

4. Serje XC / XD Unjoni ta 'Fittings ta' l-Unjoni idrawlika

DIN 24 ° kon / DIN 24 ° kon / DIN 24 ° kon

PARTI NRU.	Ħajta	Tubi OD	DIMENSJONIJIET				MPa
PARTI NRU.	E, F, G, H.	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31.5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27.5	44.	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	10	17.5	34	17	22
XD-20	M20X1.5	12	21.5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
Nota: Fil-każ li jekk inti interessat tordna l-adapter f'sett komplut biċ-ċurkett u l-iskorfina tat-tqattigħ, jeħtieġ li tiddaħħal is-suffiss "RN" wara n-numru tagħna. per eżempju XC-30RN.

5. Unjoni tal-Fittings Idrawliċi tal-Paratija tal-Paratija Straight 6C / 6D

DIN 24 ° kon / DIN 24 ° kon Il-paratija

PARTI NRU.	Ħajta		Tubi OD		DIMENSJONIJIET							MPa
PARTI NRU.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31.5L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44.	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44.	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44.	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44.	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
Nota: Fil-każ li jekk inti interessat tordna l-adapter bl-iskorfina tal-lock, jekk jogħġbok daħħal is-suffiss "LN" wara n-numru tagħna. Pereżempju 6C-30LN, ordna l-adapter biċ-ċurkett u l-iskorfina tal-qtugħ, daħħal is-suffiss "RN" wara l-parti numru. nru., per eżempju 6C-30LN / RN.

6. Unjoni tal-Fittings Idrawliċi tal-Paratija tal-Forn minkeb 6C9 / 6D9

DIN 24 ° kon / DIN 24 ° kon Il-paratija

PARTI NRU.	Ħajta		Tubi OD		DIMENSJONIJIET								MPa
PARTI NRU.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44.	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44.	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44.	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44.	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
Nota: Fil-każ li jekk inti interessat tordna l-adapter bil-ġewż li jsakkar, jekk jogħġbok daħħal is-suffiss "LN" wara n-numru tagħna. 30LN, ordna l-adapter biċ-ċurkett u l-iskorfina tat-tqattigħ, daħħal is-suffiss "RN" wara l-parti numru. , per eżempju 6C9-30LN / RN.
