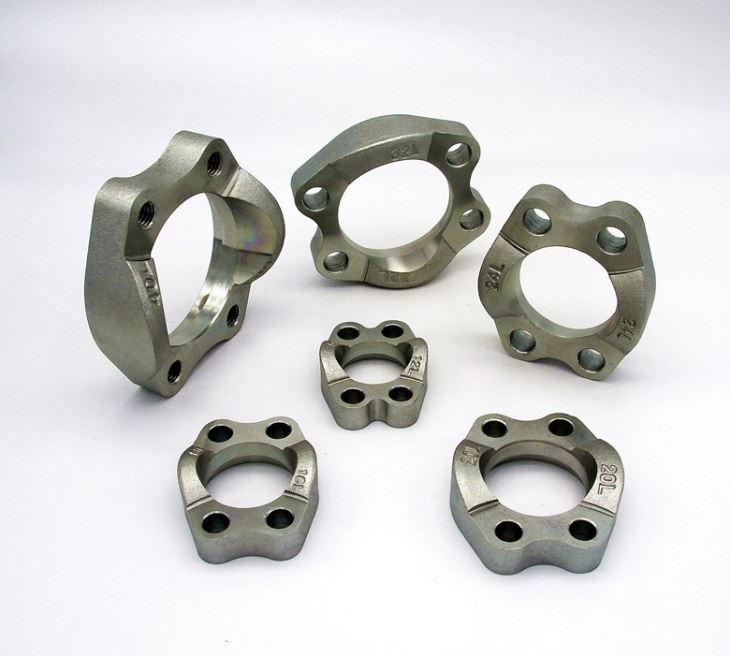

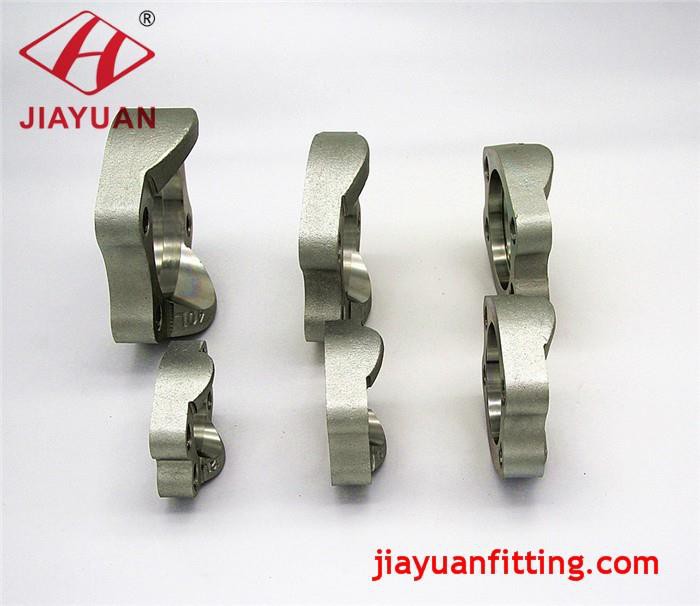

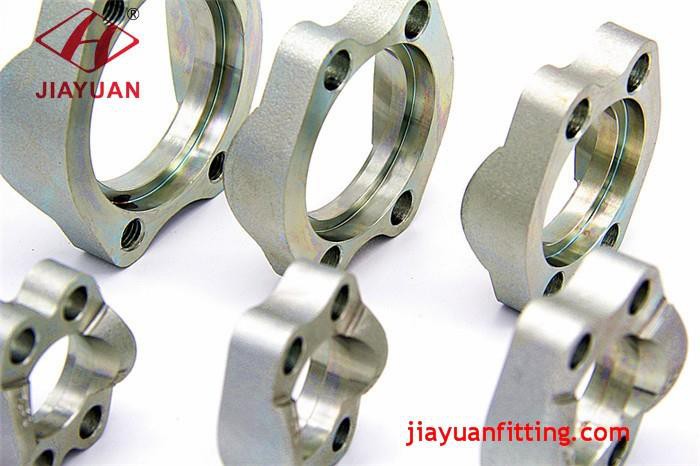

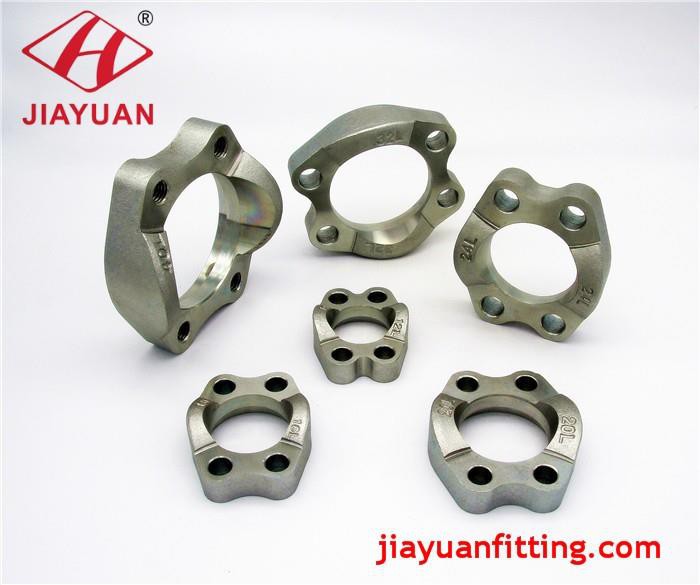

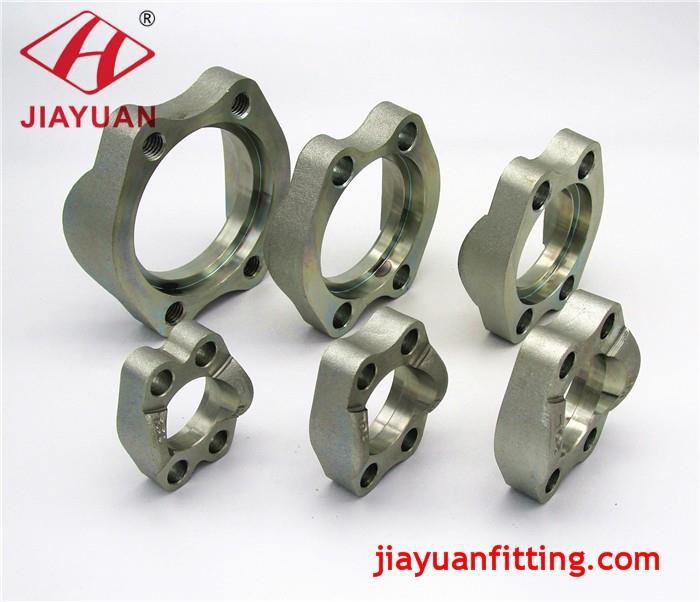

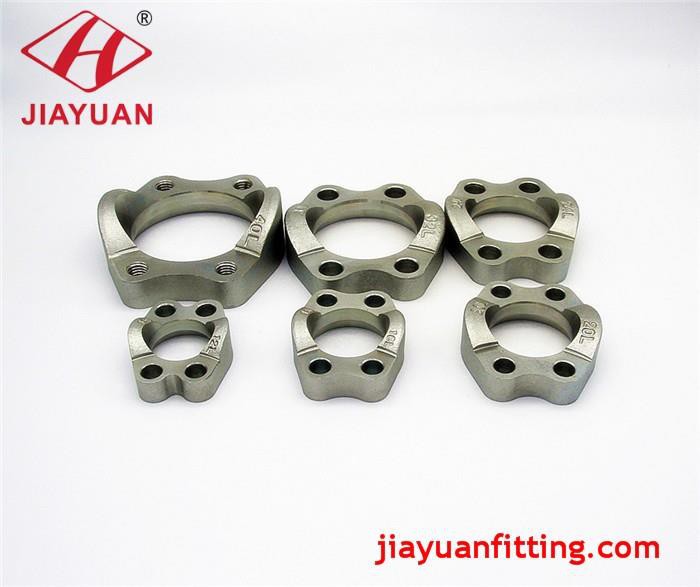

SAE 3000 psi Klamps tal-Flanġi: sistema ta 'klamps tal-flanġ f'biċċa waħda
L-introduzzjoni ta 'konnessjonijiet ta' flanġ ta 'potenza ta' fluwidu idrawliku ma 'klamps biċċa biċċa u viti metriċi jew pulzieri:
1. Il-pressjoni tat-tħaddim tal-flanġijiet tas-serje tal-kodiċi SAE tal-61 hija ta '3000 PSI, 3,5 MPa (35 bar) sa 35 MPa (350 bar).

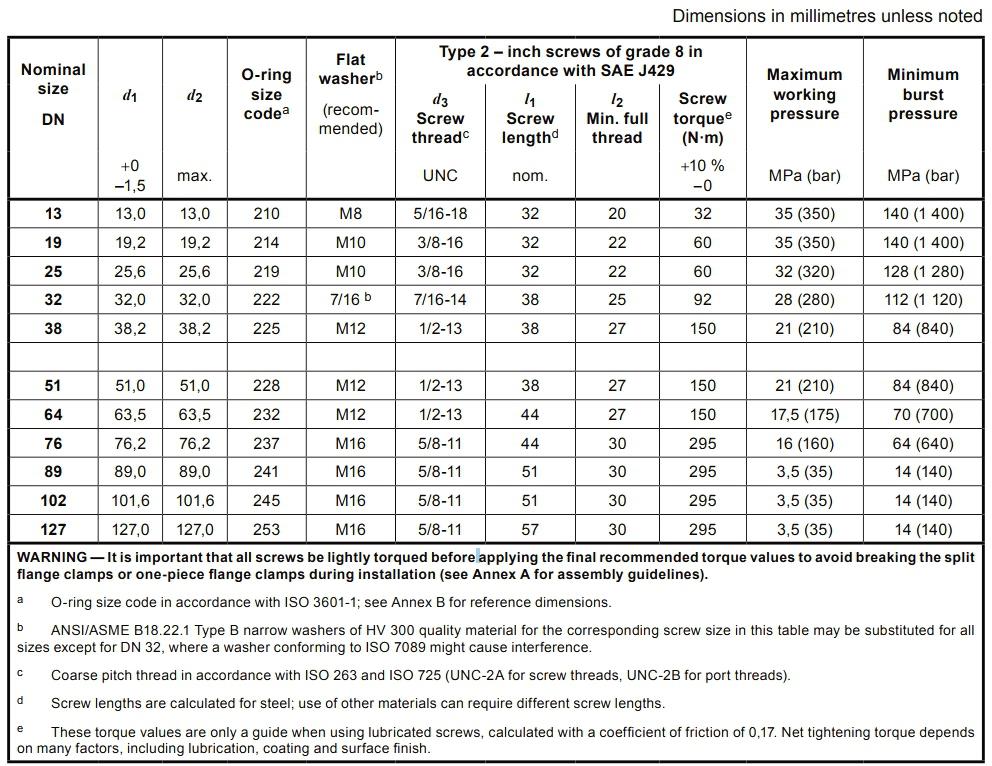

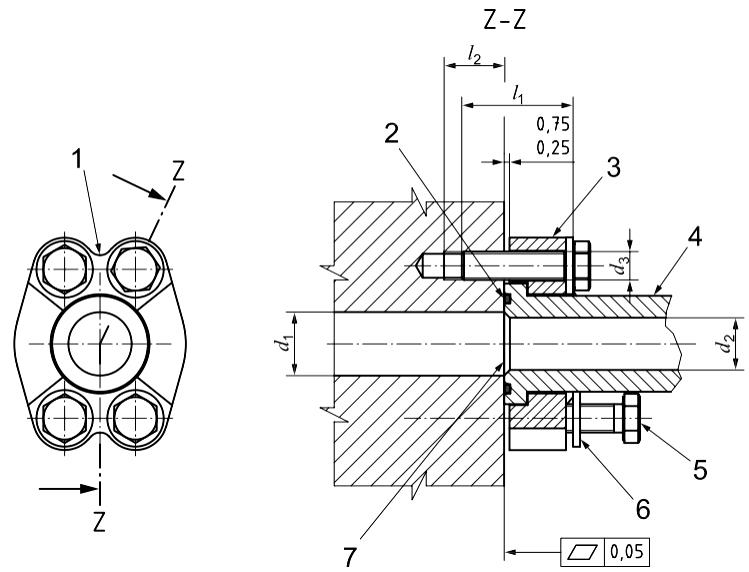

2. Id-dimensjonijiet tal-klamps tal-flanġi SAE huma skont l-ISO 6162-1: 2012. Daqs Nominali ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Daqs tal-pulzier: 1/2 "； 3/4" ； 1 "； 1 1/4" ； 1 1/2 "； 2" ； 2 1/2 "； 3".
3. Il-materjal tal-flanġ tal-morsa SAE biċċa waħda huwa magħmul mill-azzar tal-karbonju C45 bi proprjetajiet fil-kondizzjoni li ġejja:
Għal daqs nominali tal-ħanek DN 13:
qawwa minima tar-rendiment: 220 MPa
titwil minimu fi ksur: 3%
u għad-daqsijiet l-oħra kollha tal-ħanek nominali:
qawwa minima tar-rendiment: 415 MPa
titwil minimu fi ksur: 3%
4. Il-wiċċ estern Protezzjoni mill-korrużjoni tal-klampi kollha tal-ħanek SAE tal-karbonju, għandu jkun protett b'kisja xierqa biex jgħaddi minn test minimu ta '72 siegħa ta' sprej tal-melħ skont ISO 9227.
5. Rekwiżit tat-test għal pressjoni / temperatura: Konnessjonijiet tat-tip tal-flanġ li jikkonformaw ma 'din il-parti ta' ISO 6162 għandhom ikunu soġġetti għat-testijiet ta 'reżistenza għall-fqigħ u ċikliċi speċifikati fl-ISO 19879 biex jivverifikaw li jissodisfaw ir-rekwiżiti speċifikati ta' pressjoni / temperatura. Għandu jkun adattat għall-użu fil-pressjonijiet tax-xogħol mogħtija fit-Tabelli 2 meta użat f'temperaturi bejn -40 ° C u +120 ° C. Konnessjonijiet tal-flanġ li jikkonformaw ma 'din il-parti ta' ISO 6162 ma għandhomx jiġu mmuntati f'temperaturi inqas minn -20 ° C.
6. Nomina ta 'konnessjonijiet bi klamps tal-flanġ f'biċċa waħda
Morsa biċċa flanġ ta 'daqs DN 25: Klamp ISO 6162-1, FC × 25
