Id-dimensjoni tat-tagħmir tal-flanġ idrawlika hija konformi mal-konnessjoni saE J518 u ISO 6162 4-bolt flanġ, it-truf tat-tagħmir huma ddisinjati b'tarf tal-pajpijiet tal-ferru crimped, ISO 8434 serje konnettur tat-tubi, konnessjonijiet tal-weldjatura tas-sokit u weldjatura tal-butt, Port femminili bħal Metriċi, BSPP, UNF, NPT, portijiet tal-PORTS.
tagħmir tal-flanġ idrawliku tipi kif ġej:

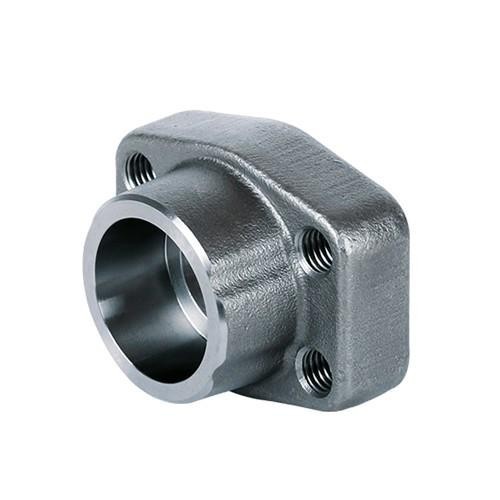

Fittings tal-blokki tal-flanġ idrawliċi msejħa wkoll fittings tal-blokka tal-blokka 4-bolt, hija ddisinjata b'dimensjonijiet tal-groove taċ-ċrieki tal-flanġ sae o ring, dimensjonijiet tal-port ċatti tal-wiċċ ċatt, tagħmir tal-blokka tal-flanġ huwa ddisinjat b'saE ORB port, port NPT, port BSPP, weldjatura u tipi weld butt.
Tagħmir tal-pajpijiet tal-flanġ idrawliku msejjaħ ukoll tagħmir tal-pajpijiet tal-flanġ tas-sae, immuntat b'nofsijiet maqsuma tal-flanġ. Ir-ras tal-flanġ SAE hija ddisinjata b'dimensjonijiet ta 'l-iskanalatur o-ring inklużi 3000 psi u 6000 psi pressjoni tat-tħaddim, it-tarf tal-pajp huwa ddisinjat b'interlock 9000 psi, pajp sprial 6000psi, pajp tal-wajer 3000 psi. hemm żewġ flanġ tal-pajpijiet tal-biċċiet u libsa tal-flanġ tal-pajp biċċa waħda għal kostruzzjoni varji ta 'pajpijiet idrawliċi.
Fittings tat-tubi tal-flanġ idrawliku msejħa wkoll adapters tal-flanġ tas-sae, immuntati bi klampi tal-flanġ sae. Ir-ras tal-flanġ saE hija ddisinjata b'dimensjonijiet ta' kanali o-ring. It-truf tat-tubi tal-flanġ huma disponibbli f'port tal-ħajt dritt SAE ORB, metrika, BSPP u UNF; port tal-ħajt tat-taper NPT, BSPT. forom għandhom dritti, minkeb, salib, tee eċċ. Biex tgħaqqad tubi idrawliċi, pajpijiet idrawliċi, assemblaġġ tal-pajp idrawliku. it-tip ta' pressjoni tat-tħaddim għandhom adapters tal-flanġ 62 u adapters tal-flanġ 61.
Fittings iwweldjati tal-flanġ idrawliku msejħa wkoll fittings tal-flanġ iwweldjati sae, konnessjoni tubu iwweldjar permantly. Ras tal-flanġ SAE hija minn disinn standard ISO 6162, it-truf tat-tagħmir tal-welding huma disponibbli fil-weldjatura tas-sokit, il-weldjatura tal-butt connections.it hija assemblati bil-clamp tal-flanġ SAE b'4 boltijiet issikkati.
Tipi materjali ta' fittings u adapters tal-flanġ tas-sae idrawliċi:
Fittings tal-flanġ tal-pajp idrawliku tal-azzar li ma jissaddadx
Adapters tal-flanġ tas-sae tal-azzar tal-karbonju idrawliċi
Standards ta' fittings tal-flanġ idrawliku
Il-konnessjonijiet tal-flanġ ta '4-bolt li jikkonformaw mas-SAE J518 u l-ISO 6162-1 u -2 huma ppruvati, konnessjonijiet mingħajr tnixxija, speċjalment adattati għal daqsijiet akbar, pressjonijiet ogħla u assemblaġġ fi kwarti stretti. Konnessjonijiet tal-port bil-kamin bħal saE ħajt dritt O-ring u ISO 6149 huma raġonevolment faċli biex jingħaqdu u jipprovdu 6000 psi u kapaċità ta 'pressjoni ogħla sa d-daqs
12 (M27). Lil hinn minn dan id-daqs il-klassifikazzjoni tal-pressjoni tibda tonqos u t-torques tal-assemblaġġ jiżdiedu malajr. Il-konnessjonijiet tal-port flange 4-bolt jipprovdu l-kapaċità li jgħaqqdu daqsijiet akbar u jiksbu kapaċità ta 'pressjoni ogħla f'torques ta' assemblaġġ raġonevoli.
Vidjows ta 'introduzzjonijiet tat-tagħmir tal-flanġ idrawliku:
Jekk ma ssibx dak li għandek bżonn, jekk jogħġbok ibgħat email lil jyray@72338.com
Xogħol ta' konnessjoni tal-flanġ idrawliku
Il-konnessjoni flange b'erba 'bolt (SAE J518) hija konnessjoni ppruvata mingħajr tnixxija, speċjalment adattata għal daqsijiet akbar. B'riżultat ta' dan, kisbet aċċettazzjoni dinjija.
Is-suċċess tal-konnessjonijiet jinsab fis-sempliċità tiegħu. Huwa siġill tal-wiċċ statiku bl-użu ta 'o-ring durometru għoli għas-siġill u boltijiet tal-klamps għall-għira tal-enerġija kif muri fil-Fig. L3. Alternattivament, pjanċa tas-siġill marbuta hija bejn il-wiċċ tal-port u l-wiċċ ċatt ta' tubu flanġ iffurmat mekkanikament kif muri fil-Fig. L4 biex jinkisbu l-istess riżultati.
Is-siġill (O-ring) huwa kkompressat bejn il-qiegħ tal-kanal fir-ras tal-flanġ u l-wiċċ ċatt tal-port jew tal-pad tal-flanġ, li jipprovdi siġill artab affidabbli. Il-pjanċa alternattiva tas-siġill għandha siġill tal-lastku ta' durometru għoli marbut fuq ix-xifer ta' ġewwa, li jikkompressa bejn iż-żewġ uċuħ ċatti, li jipprovdi siġill artab bl-istess affidabbiltà. Kuntatt mill-metall mal-metall fil-wiċċ ta' barra tal-flanġ mal-wiċċ tal-port iżomm is-siġill milli jesponi taħt pressjoni. Dan il-kuntatt bejn il-metall u l-metall jinżamm mill-forza tal-ikklampjar ipprovduta billi l-boltijiet jiġu ssikkati permezz tal-klamps.
Dan id-disinn sempliċi jipprovdi diversi vantaġġi fuq konnessjonijiet tal-port bil-kamin, bħal NPTF, SAE, BSPP, ISO 6149, eċċ., f'daqsijiet akbar:
• Kapaċità li tgħaqqad sa tubu O.D 5 pulzier (Kodiċi 61 biss)
• Torque ħafna aktar baxx li jissikka meħtieġ mill-erba' boltijiet meta mqabbel ma' dak meħtieġ għal port bil-kamin ta' daqs ekwivalenti
• Torque li jissikka inqas ifisser wrenches iżgħar u tneħħija tat-tbandil tal-wrench — li jipprovdu faċilità ta' assemblaġġ fi kwarti stretti
• Sa 6000 kapaċità psi permezz ta' daqs 2" (Kodiċi 62 biss)
• Punt wieħed ta' siġill bejn l-assemblaġġ tat-tubu/pajp/pajp u l-port
• Faċilità taż-żarmar permezz tal-użu ta' klampi maqsuma
Il-konnessjoni għandha żvantaġġ wieħed li teħtieġ żona akbar (stampar tas-saqajn) fuq il-komponent minn port bil-kamin ekwivalenti.
