Buttun tal-weldjatura għall-fittings li jiddawru BSP
Tipi ta 'tagħmir tal-ħabel BSPP ta' 60 grad: b'o-ring, konnettur femminili maskili jew swviel jew le
L-istandard tal-katalgu tal-fittings BSPP huwa bbażat fuq l-ISO 8434-6 u l-BS 5200.
Il-ħjut għall-konnessjonijiet tal-koni ta '60 grad huma BSPP konformi ma' l-ISO 228-1.
Konnessjonijiet ta 'tubi metalliċi għal qawwa ta' fluwidu idrawliku u użu ġenerali.
Jiayuan jista 'wkoll joffri tagħmir tal-istainless steel BSP, fittings tal-pajpijiet tar-ram isfar, tagħmir tal-pajp bsp eċċ.

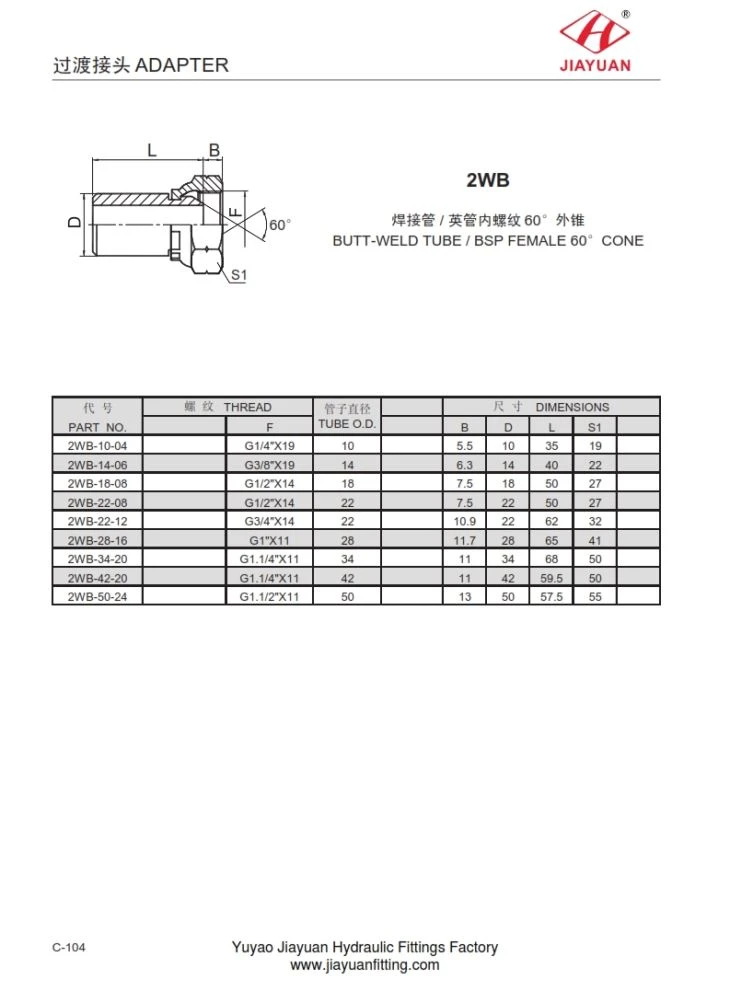

2WB BUTT-WELD TUBE / BSP FEMALE 60 ° CONE Id-dimensjonijiet tal-konnettur tat-twaħħil kif ġej:
PA RT N O. | T HR EA D |
T U B E O .D. | DIM E N S I O NS | |||||
F | B | D | L | S 1 | ||||
2 W B - 10 - 04 | G 1/4 " X 19 | 10 | 5.5 | 10 | 35 | 19 | ||
2 W B - 14 - 06 | G 3/8 " X 19 | 14 | 6.3 | 14 | 40 | 22 | ||
2 W B - 18 - 08 | G 1/2 " X 14 | 18 | 7.5 | 18 | 50 | 27 | ||
2 W B - 22 - 08 | G 1/2 " X 14 | 22 | 7.5 | 22 | 50 | 27 | ||
2 W B - 22 - 12 | G 3/4 " X 14 | 22 | 10.9 | 22 | 62 | 32 | ||
2 W B - 28 - 16 | G 1 " X 11 | 28 | 11.7 | 28 | 65 | 41 | ||
2 W B - 34 - 20 | G 1.1 / 4 " X 11 | 34 | 11 | 34 | 68 | 50 | ||
2 W B - 42 - 20 | G 1.1 / 4 " X 11 | 42 | 11 | 42 | 59.5 | 50 | ||
2 W B - 50 - 24 | G 1.1 / 2 " X 11 | 50 | 13 | 50 | 57.5 | 55 | ||
