1. Definizzjoni ta 'Flanġ f'biċċa waħda, hija parti mill-SAE J518 tiddefinixxi l-erba' blot split split flange flanġ, tkun ugwali wkoll għal BS ISO 6162-1 / 2: verżjoni 2012, hija tubu flanġ idrawliku, pajp, konnessjoni tal-manka. Konnessjoni tal-flanġ mal-klamps hemm żewġ tipi: flanġ maqsum u klampi tal-flanġ biċċiet.
Il-kodiċi SAE J618 61 u ISO 6162-1 jiddefinixxu l-konnetturi tal-ħanek, il-portijiet u l-uċuħ tal-immuntar għall-użu fi pressjonijiet ta '3,5 MPa (35 bar) sa 35 MPa (350 bar), DN 13 sa DN 127.
Il-kodiċi SAE J618 62 u ISO 6162-2 jiddefinixxu l-konnetturi tal-ħanek, il-portijiet u l-uċuħ tal-immuntar għall-użu fi pressjoni ta '42 MPa (420 bar), DN 13 sa DN 76.
2. Metodu ta 'assemblaġġ ta' Flanġ Klamps SAE f'biċċa waħda, huwa l-konnessjoni tal-port ta '4-blots billi tgħaqqad l-irjus flanġjati, klamps tal-flanġi maqsuma (FCS u FCSM) jew klamps tal-flanġ f'biċċa waħda (FC u FCM), portijiet u uċuħ tal-immuntar applikabbli għal erba 'konnetturi ta' tubi u fittings tal-pajpijiet bil-flanġ morsa biċċa waħda, maqsuma u f'biċċa waħda.
 |  |
3. Dimensjoni tar-ras tal-ħanek SAE għat-tgħammir tal-klamps tal-ħanek SAE

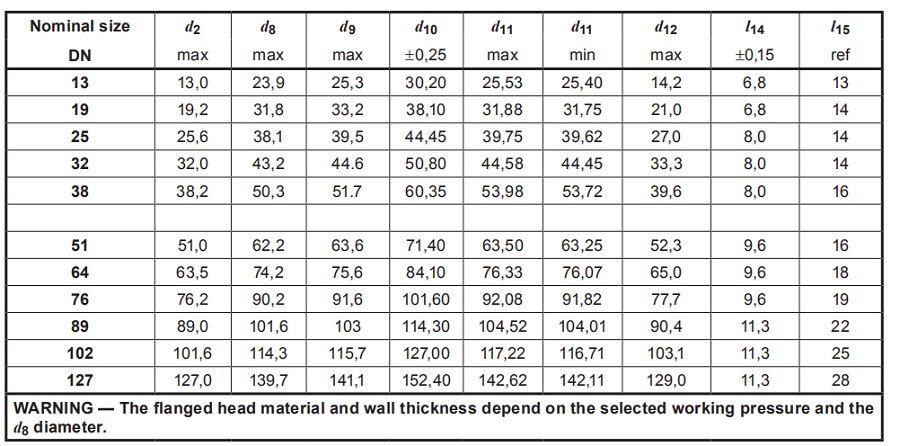

Flanġ tad-daqs tar-ras skond ISO 6162-1
Flanġ tad-daqs tar-ras skond ISO 6162-2
4. Daqsijiet tal-wrench għall-assemblaġġ ta 'konnessjonijiet tal-flanġ li jikkonformaw ma' ISO 6162
Dimensjonijiet, O-ring, bolt, torques u pressjonijiet massimi tax-xogħol, jekk jogħġbok ikkuntattjana.
ISO 6162-1
ISO 6162-2
1. Klamps tal-Flanġijiet f'biċċa waħda Kodiċi 61/62 FL-W / FS-W
Jekk għandek bżonn pulzier blot, jekk jogħġbok għidilna.
2. SAE Flange Clamps bi ħajt metriku FL-WM / FS-WM
Jekk teħtieġ kamin blot pulzier, jekk jogħġbok indika FL-WU / FS-WU
3. SAE Flange Clamps Flat FUSF
