Il-fittings tat-tubi tal-konnessjonijiet tas-siġill tal-wiċċ tas-siġill tal-O-ring huma skont l-istandards SAE J1453 u ISO 8434-3, il-kriterji tal-aċċettazzjoni tal-finitura tal-wiċċ għall-konnessjoni tad-disinn tal-kanal tas-siġill tal-wiċċ O-ring (tipiċi għall-istili kollha) huma importanti ħafna.

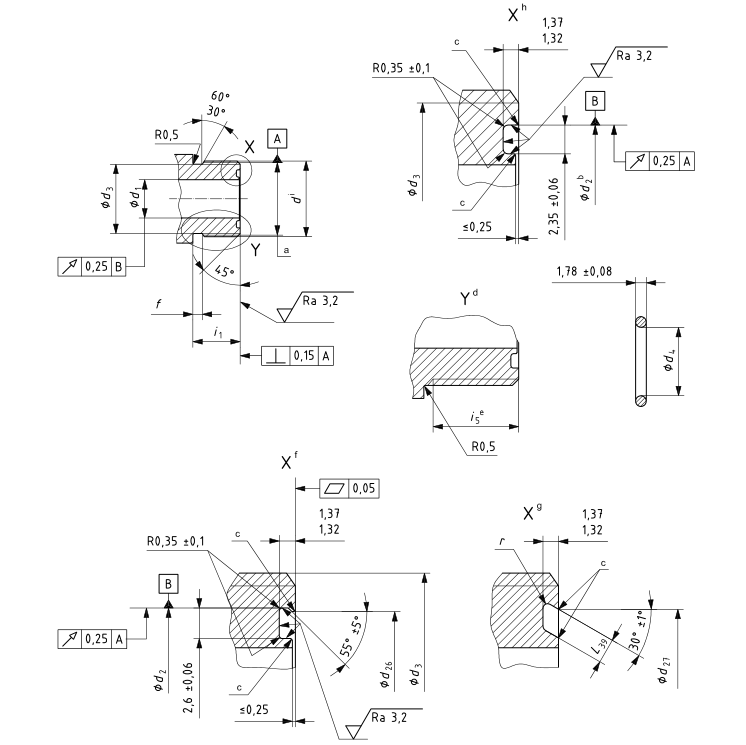

Tpinġija tad-dimensjonijiet tal-kanal taċ-ċirkwit
dijametru taż-żift.
b Kanal tad-dijametru ta 'barra.
ċ Tarf jew tqaxxir mhux permess; break kantuniera 0,15 mass.
d Bini fakultattiv għall-forom u t-toroq twal.
e Il-fond minimu sħiħ tal-ħajt.
f stil Groove A - Groove li jipprovdi ż-żamma mtejba tal-O-ring - Għażla 1.
g Stil ta 'skanalatura A - Kanal li jipprovdi ż-żamma mtejba tal-O-ring - Għażla 2.
h Il-Groove stil B.
i Invita ħjut
SAE J1453 ORFS Groove u orfs o daqsijiet taċ-ċrieki jiddawru kif ġej:
Dimensjonijiet f'millimetri
Il-wiċċ taċ-ċurkett O dfi 1 i 5 d 4 Dijametru ta 'barra ta' tubu Thread a Dijametru ta 'barra Dijametru intern nom. tol. ± 0,4 min. nom. tol. min. massimu
6 9 / 16-18 UNF 2,4 ± 0,3 10 9 7,65 ± 0,16 11,08 6,1
8 5 / 8-18 UNF 2,4 ± 0,3 10 9 8,5 ± 0,16 11,93 6,95
10 11 / 16-16 NU 2,8 ± 0,4 11 10,5 9,25 ± 0,17 12,68 7,7
12 13 / 16-16 NU 2,8 ± 0,4 13 12 12,42 ± 0,19 15,85 10,87
16 1-14 UNS 3,1 ± 0,4 15,5 14 15,6 ± 0,2 19,08 14,1
20 1 3/16 -12 UN 3,7 ± 0,5 17 15 18,77 ± 0,22 22,27 17,25
22 1 5/16 -12 NU 3,7 ± 0,5 17,5 15,5 21,95 ± 0,23 25,45 20,43
25 1 7/16 -12 NU 3,7 ± 0,5 17,5 15,5 23,52 ± 0,24 26,97 21,95
30 1 11/1 6 -12 NU 3,7 ± 0,5 17,5 15,5 29,87 ± 0,29 33,38 28,3
38 2-12 NU 3,7 ± 0,5 17,5 15,5 37,82 ± 0,36 41,3 36,22
Dijametru tal-O-Ring tal-Cross-section tal-O-Ring Daqs tad-Daxx
-005 0,070 0.101
-006 0,070 0.114
-007 0,070 0.145
a Skond l-ISO 68-2 u l-ISO 5864: 1993, il-Klassi 2A, u l-Anness A, ħlief għal 1-14 UNS. Ara l-Anness A għal 1-14 dimensjonijiet tal-ħajt UNS.
