Erba 'boltijiet tal-pajpijiet tal-pajpijiet maqsuma huma ddisinjati mill-ISO 12151-3 u s-sezzjoni 20 SAE J516, huma fittings tal-manek bi trufijiet tal-ħanek ISO 6162-1 jew ISO 6162-2.
Tipi ISO 12151-3 tal-kodiċi SAE 61 kodiċi 62 fittings tal-manka flagne kif ġej:
Dimensjonijiet tal-fittings tal-pajpijiet tal-flanġi dritti (S)
Dimensjonijiet ta 'fittings tal-pajpijiet tal-flanġ minkeb ta' 45 ° (E45)
Dimensjonijiet ta 'fittings tal-pajpijiet tal-flanġ minkeb ta' 90 ° (E)

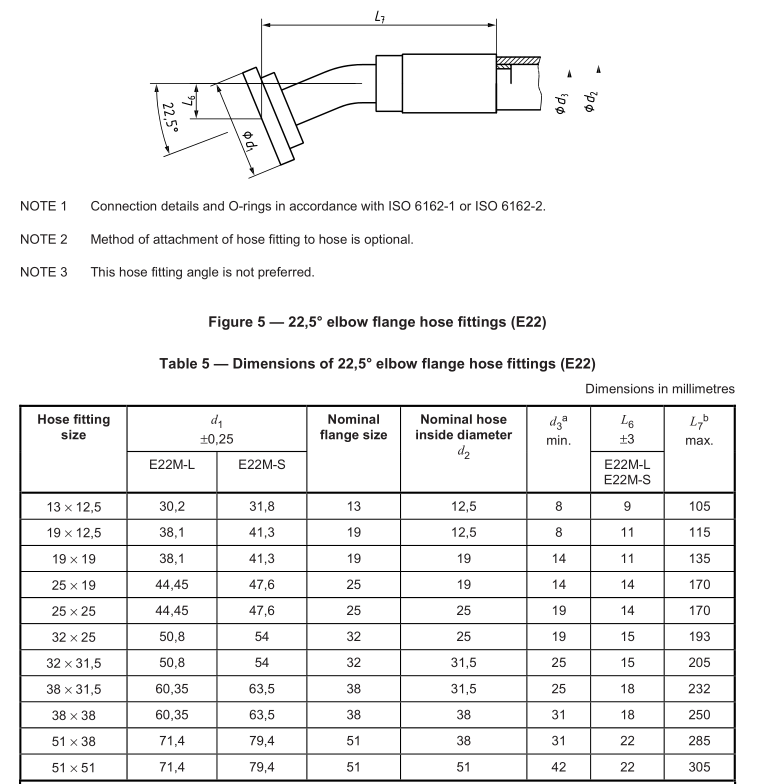

Dimensjonijiet ta 'fittings tal-pajpijiet tal-flanġ minkeb ta' 22,5 ° (E22)
Dimensjonijiet ta 'fittings tal-pajpijiet tal-flanġ minkeb ta' 30 ° (E30)
Dimensjonijiet ta 'fittings tal-pajpijiet tal-flanġ minkeb ta' 60 ° (E60)
Dimensjonijiet ta 'fittings tal-pajpijiet tal-flanġ minkeb ta' 67,5 ° (E67)
L-ISO 12151-3 jispeċifika r-rekwiżiti ġenerali u dimensjonali għad-disinn u l-prestazzjoni ta 'fittings tal-manek tal-flanġ, magħmula mill-azzar tal-karbonju, għal pajp nominali ġewwa dijametri ta' 12,5 mm sa 51 mm inklużivi, skont l-ISO 4397, għall-użu mal-portijiet u klamps skond ISO 6162-1 u ISO 6162-2.
Il-pressjoni tat-tħaddim tal-assemblaġġ tal-manka għandha tkun l-inqas mill-pressjonijiet mogħtija għall-istil tal-ħanek tagħha (serje ta 'pressjoni) u daqs fl-ISO 6162-1 jew ISO 6162-2, u fl-ispeċifikazzjoni rilevanti tal-manka
Il-porzjon tat-twaħħil tal-pajp ta 'Flanġ Maqsum ta' assemblaġġ tal-manka għandu jkun ittestjat skond l-ISO 19879, u l-assemblaġġ sħiħ tal-manka għandu jkun ittestjat skond l-ISO 6605.
