Tipi ta 'Prodott: Fittings tat-tubi tas-siġill tal-wiċċ NB200-F o ċirku
Istandards tal-Industrija: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Konnessjoni ta 'l-istil E ma' F: L-ORFS TUBE END NUT
Forma: Minkeb, dritta, Tee, Salib eċċ.
Fittings ORFS Klassifikazzjoni tal-pressjoni tax-xogħol: 3215 psi sa 5800 psi, 216 bar sa 400 bar.
Orf tal-wiċċ ċatt jew kit daqsijiet taċ-ċirku u disinn ta 'siġill tal-wiċċ O ring aħna wkoll nistgħu noffrulek.
Differenza bejn siġill tal-wiċċ o ċirku u siġill tal-boxxla ċirku
Materjal tal-Fittings: Brass; Azzar tal-karbonju; Stainless Steel
Applikazzjoni: Tagħmir Agrikoltura, Proċess tal-Karozzi, Trasferiment Kimiku, Tagħmir tal-Kostruzzjoni, Trasferiment tal-Fjuwil, Idrawliku, Tagħmir tal-Manifattura, Baħar, Immaniġġjar tal-Materjal, Tagħmir Mobbli, Qasam taż-Żejt, Ippakkjar, Trasport

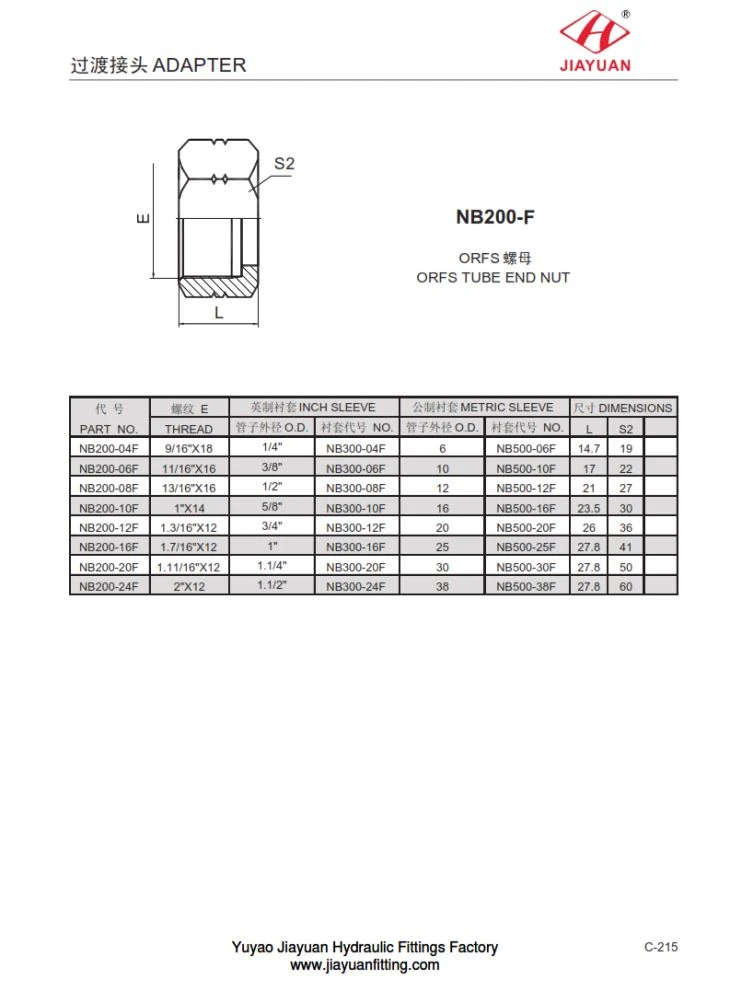

NB200-F ORFS TUBE END NUT It-tabella tad-daqs tal-qisien kif ġej:
PA RT N O. | E | INCH S L EEV E | M E T RIC S L EEV E | DIM E N S I O NS | ||||||
T HR EA D | O .D. | N O. | O .D. | N O. | L | S 2 | ||||
N B 200 - 04F | 9/16 " X 18 | 1/4 " | N B 300 - 04F | 6 | N B 500 - 06F | 14.7 | 19 | |||
N B 200 - 06F | 16/11 " X 16 | 3/8 " | N B 300 - 06F | 10 | N B 500 - 10F | 17 | 22 | |||
N B 200 - 08F | 13/16 " X 16 | 1/2 " | N B 300 - 08F | 12 | N B 500 - 12F | 21 | 27 | |||
N B 200 - 10F | 1 " X 14 | 5/8 " | N B 300 - 10F | 16 | N B 500 - 16F | 23.5 | 30 | |||
N B 200 - 12F | 1.3 / 16 " X 12 | 3/4 " | N B 300 - 12F | 20 | N B 500 - 20F | 26 | 36 | |||
N B 200 - 16F | 1.7 / 16 " X 12 | 1 " | N B 300 - 16F | 25 | N B 500 - 25F | 27.8 | 41 | |||
N B 200 - 20F | 1.11 / 16 " X 12 | 1.1 / 4 " | N B 300 - 20F | 30 | N B 500 - 30F | 27.8 | 50 | |||
N B 200 - 24F | 2 " X 12 | 1.1 / 2 " | N B 300 - 24F | 38 | N B 500 - 38F | 27.8 | 60 | |||
It-tags Popolari: ġewż tubu orfs, iċ-Ċina, manifatturi, fornituri, użanza, ram isfar, swagelok, Parker, Stauff, Brennan, azzar inossidabbli
