1. Definizzjoni: ORFS fittings huwa skond l-istandard tad-dimensjoni ta 'l-ISO 8434-3 / SAE J1453 verżjoni 2005, huwa tip ta' siġill tal-wiċċ O-ring minn Nut, komma, O-ring u body fittings. It-tip tal-Unjoni jeħtieġu konnessjonijiet tat-tarf tat-tubu huwa l-istess ORFS fittings tubu mat-tubu.
2. Il-metodi tal-konnessjoni tal-fittings tal-wiċċ tas-siġill tal-wiċċ O-ring, il-konnettur ORFS tal-ħajt maskili se tgħaqqad ma 'żewġ tipi ta' nisa (Nut + Sleeve + Tube u Adapters Swivel Female jew assemblaġġ tal-manka) juru bħala ċart:
3. Vantaġġi ta 'fittings ta' tubi ORFS kif ġej:
● Il-metodu ta ’siġill elastomeriku jwettaq affidabbiltà eċċellenti, biex jibqa’ ħieles minn tnixxija taħt applikazzjonijiet idrawliċi ta ’pressjoni għolja f’Tagħmir Mobbli, Injezzjoni ta’ l-Injezzjoni, Makkinarju tqil, Agrikolu, Bini tal-Vapuri.
● Faċli biex tintrama, mill-preparazzjoni tat-tubu tajjeb, il-ħtieġa tal-ispazju tal-installazzjoni eċċellenti, tiswija tal-post bl-użu tal-braze adapter Kompatibilità tat-tubu mill-azzar, azzar inossidabbli, ram u aluminju, daqsijiet disponibbli Tube OD minn 6 sa 50mm u 1 / 4˝ sa 2˝.
● Il-biċċa l-kbira tat-tagħmir popolari għat-tubu pulzier (tubu metriku fuq talba), l-użu kurrenti fl-Istati Uniti, l-Ewropa u gradwalment jiksbu l-aċċettazzjoni fl-Asja.
4. Dejta dwar id-Dimensjoni u t-Tek ta 'Daqsijiet tat-Tmiem ORFS (SAE J1453 / ISO 8434-3):
Pressjoni tat-tħaddim minn 25 sa 63 MPa u rekwiżit tat-torque tat-test għall-konnetturi tal-wiċċ tas-siġill O-ring kif imniżżel hawn taħt:
1. Fittings Straight Siġill tal-wiċċ ta 'ċurkett O Unjoni 1F
SAE 520101
2. Fittings minkeb Siġill tal-wiċċ ta 'ċurkett O Unjoni 1F4
3. Fittings minkeb Siġill tal-wiċċ ta 'ċurkett O Unjoni 1F9
SAE 520201

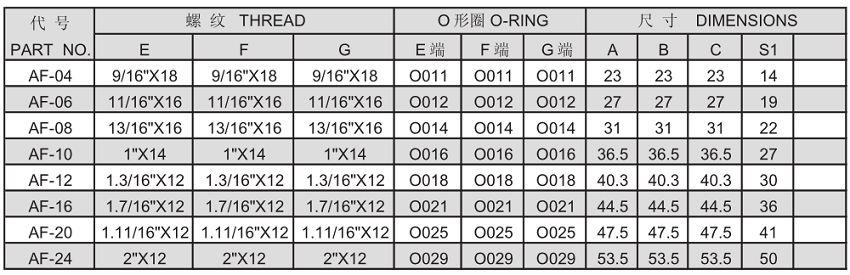

4. Fittings tat-Tee Siġill tal-wiċċ ta 'ċirku O-Union AF
SAE 520401
5. Cross-Konnettur Siġill tal-wiċċ ta 'ċurkett O-Union XF
SAE 520501
6. Konnettur tal-paratija Siġill tal-wiċċ ta 'ċurkett O-ring Unjoni Straight 6F
SAE 520601
7. Konnettur tal-paratija Siġill tal-wiċċ ta 'l-O-ring ring minkeb 45 grad Unjoni 6F4
SAE 520801
8. Konnettur tal-paratija Siġill tal-wiċċ ta 'l-O-ring ring Elbow Union 6F9
SAE 520701
9. Konnettur tal-paratija ORFS Fergħa Tee Union AF6FF
SAE 520959
10. Konnettur tal-paratija ORFS Run Tee Union AFF6F
SAE 520958
